說明

現有性能范圍極寬的分級 CPU 系列，可用于組態控制器。
產品范圍包括 7 種標準的 CPU、
7 種緊湊式 CPU、5 種故障防護型 CPU 以及 3 種工藝 CPU。
現有 CPU 的寬度僅 40mm

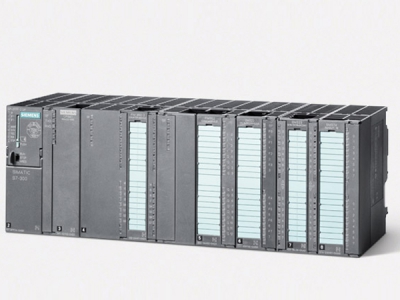

SIMATIC S7-300 是我們?nèi)勺詣?dòng)化設計的一部分，是銷量較大的控制器。

To the top of the page

應用范圍

• 在第一個實例中，SIMATIC S7-300 用于制造工藝中的創新性系統解決方案，特別是用于汽車工業，一般機械工程，特別是特殊機械制造和機器的連續生產 (OEM)，以及塑料加工、包裝行業、食品和飲料工業和加工工程

• 作為一種多用的自動化系統，S7-300 是那些需要靈活的設計以實現集中和本地組態的應用的理想解決方案。

• 對于由于環境條件限制需要特殊的堅固性的應用，我們可以提供SIPLUS 極端設備。

特別是在后期加工工藝上，S7-300 可以用于以下行業：

• 汽車工業

• 通用機械工程

• 特殊機器制造

• 系列機械工程，OEM

• 塑料加工

• 包裝行業

• 食品和飲料工業

• 加工工程

• 快速計數/fairs，可以直接訪問硬件計數器

• 簡單定位，直接控制 MICROMASTER 頻率靜態變頻器

• 帶有集成功能塊的 PID-RegulationTo the top of the page

優點

• 由于具有高處理速度，CPU 可以實現非常短的機器循環時間。

• S7-300 系列 CPU 可以為各種應用提供合適的解決方案，客戶只需為特定任務實際需要的性能付款

• S7-300 建立在模塊式的組態上，無需 I/O 模塊的插槽規則

• 現有豐富的模塊可用于集中組態和搭配 ET 200M 實現分布式組態。

• 集成的 PROFINET 接口可以實現控制器的簡單網絡化，與其它運行管理等級方便的進行數據交換

• 模塊寬度窄，可以實現緊湊式的模塊設計或者小型控制柜。

• 能夠把強大的 CPU 與工業以太網/PROFINET 接口、集成的工藝功能或故障防護設計集成在一起，從而避免附加投資。To the top of the page

設計和功能

設計

S7-300 可以實現空間節省和模塊式組態。除了模塊，只需要一條 DIN 安裝軌用于固定模塊并把它們旋轉到位。
這樣就實現了堅固而且具有 EMC 兼容性的設計。
隨用隨建式的背板總線可以通過簡單的插入附加的模塊和總線連接器進行擴展。S7-300 系列豐富的產品既可以用于集中擴展，也可用于構建帶有 ET 200M 的分布式結構；因此實現了經濟高效的備件控制。

擴展選件

如果自動化任務需要超過 8 個模塊，S7-300 的中央控制器 (CC) 可以使用擴展裝置 (EU) 擴展。中心架上最多可以有 32 個模塊，每個擴展裝置上最多 8 個。接口模塊 (IM) 可以同時處理各個機架之間的通訊。如果工廠覆蓋范圍很寬，CC/EU 還可以相互間隔較長距離安裝（最長 10m）。

在單層結構中，這可以實現 256 個 I/O 的最大組態，在多層結構中最多可以達到 1024 個 I/O。在帶有 PROFIBUS DP 的分布式組態中，可以有 65536 個 I/O 連接（最多 125 個站點，如通過 IM153 連接的 ET200M）。插槽可自由編址，因此無需插槽規則。

S7-300 模塊種類豐富，還可以用在分布式自動化解決方案中。
與 S7-300 具有相同結構的 ET 200M I/O 系統通過接口模塊不僅可以連接到 PROFIBUS 上還可以連接到 PROFINET 上。To the top of the page

技術數據

CPU 范圍

SIMATIC S7-300 系列型號：
