特別緊湊但是具有驚人的能力-特別是有關它的實時性能-它速度快,功能強大的通訊方案,并且具有操作簡便的硬件和軟件。但是還有更多特點:

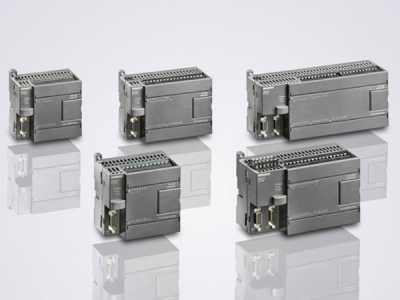

SIMATIC S7-200 Micro PLC具有統一的模塊化設計-目前不是很大,但是未來不可限量的定制解決方案。這一切都使得SIMATIC S7-200 Micro PLC在一個緊湊的性能范圍內為自動化控制提供一個非常有效和經濟的解決方案。
簡單自動
化任務用SIMATIC S7-200Micro PLC
SIMATIC S7-200的應用領域從更換繼電器和接觸器一直擴展到在單機、網絡以及分布式配置中更復雜的自動化任務。S7-200也越來越多地提供了對以前曾由于經濟原因而開發的特殊電子設備的地區的進入。
除了五種不同CPU的全面基本功能,SIMATIC S7-200的模塊化系統技術還提供了一系列可升級的專用擴展模塊,以滿足各種需求對功能性的極高要求。
由于其各種與眾不同的特點,S7-200已經在全球范圍內涵蓋各種行業的應用程序中得到了證實:
CPU 221
簡單自動化任務用的小型CPU-如果您想變更為一個非常經濟地執行簡單自動化任務的有效解決方案,這是較好的小型設備。還可以在擴展的溫度范圍內使用。
更復雜任務用的CPU 222可擴展的小型CPU-更復雜的機器和小型系統解決方案用的能夠勝任的緊湊型封裝。
更高通訊和計算要求用 CPU-為要求速度和特殊通訊能力的復雜任務用的高性能 CPU。
簡單驅動任務用的 CPU-方便地實施簡單驅動任務用的CPU 224版本-有兩個接口,兩個模擬輸入和一個模擬輸出,以及兩個100 kHz脈沖輸出和2個高速200kHz 計數器。
較大技術性工作用的高性能CPU-用于具有已擴展輸入和輸出以及兩個RS485接口的復雜的自動化任務的多功能高性能CPU。
SIMATIC S7-200發揮統一而經濟的解決方案。整個系統的系列特點
強大的性能,
最優模塊化和
開放式通訊。
S7-200 性能優越,久經考驗,適合于工業領域的各種應用:
結構緊湊小巧-狹小空間處任何應用的理想選擇
在所有CPU型號中的基本和高級功能,
大容量程序和數據存儲器
杰出的實時響應-在任何時候均可對整個過程進行完全控制,從而提高了質量、效率和安全性
易于使用STEP 7-Micro/WIN工程軟件-初學者和專家的理想選擇
集成的 R-S 485接口或者作為系統總線使用
極其快速和精確的操作順序和過程控制
通過時間中斷完整控制對時間要求嚴格的流程
可選模塊
在性能范圍中最佳模塊化5個不同的CPU,具有全面的基本功能和集成的Freeport通訊接口
用于各種功能的一系列擴展模塊:
-數字/模擬擴展,可升級至具體要求,作為從站的PROFIBUS通訊
-作為主站的AS-Interface通訊
-確切的溫度測量
-定位
-遠程診斷
-以太網/互聯網通訊
-SIWAREX MS
稱重模塊
HMI功能
帶有Micro/WIN附加指令庫的STEP 7-Micro/WIN軟件
引人注目的系統工程-目前的特點是用于完整自動化任務的各種不同要求的精確尺寸和最佳的解決方案
主要特點
突出數據記錄用記憶卡,配方管理,STEP 7-Micro/WIN的項目節約,以及各種格式的文件存儲
PID自動調諧功能
用于擴展通訊選項的2個內置串口,例如:與其它制造商的設備配套使用(CPU 224 XP, CPU 226)
具有內置模擬輸入/輸出的CPU 224 XP
實時響應
先進的技術直至最后的細節確保我們的CPU發揮杰出的實時響應率:
4個或6個獨立的硬件計數器,每個30 kHz,帶有CPU 224 XP的2 x 200 kHz,例如:通過增量編碼器或者高速記錄過程事件的精確路徑監測
4個獨立的報警輸入,輸入濾波時間0.2毫秒至程序起動-最大過程安全
對應用程序快速事件大于0.2 ms信號的脈沖捕捉功能
2個脈沖輸出,每個 20 kHz,或者具有脈沖寬度調制和脈沖無脈沖設定點的CPU 224 XP 的2 x 100 kHz-例如:用于控制步進電機
2個定時中斷,在1ms處開始,以1ms的增量進行調節-用于迅速變化過程的無擾控制
快速模擬輸入-具有25 μs的信號轉換,12位分辨率
實時時鐘
定時中斷
1至255ms,具有1 ms的分辨率
例如:在轉四分之一圈后,以3000 RPM的轉速可以在螺釘插入機上記錄和處理信號??梢詫崿F(xiàn)非常精確的記錄,例如:擰緊扭矩,以確保螺釘?shù)淖罴丫o固。
快速計數器
彼此、其他操作和程序周期均獨立運行
當達到用戶可選擇的計算值時,中斷觸發-從檢測到輸入信號到切換輸出的反應時間為300 μs
當增量位置編碼器用于確切定位時的4邊緣評估
模塊化可擴展性
報警輸入
4個獨立的輸入
用于快速連續登記信號
用于信號檢測的200 μs–500 μs 響應時間/用于信號輸出的300 μs
對正向和/或負向信號邊沿的響應
在一個隊列中最多16次中斷,取決于優先順序
SIMATIC S7-200 系列型號:
6ES7210-0AA00-0XB0 | 6ES7214-1CC01-0XB0 | 6ES7222-1BF00-0XA0 | 6ES7231-0HC00-0XA0 | 6ES7290-0AA00-0XA0 |
6ES7210-0BA00-0XB0 | 6ES7214-1DC01-0XB0 | 6ES7222-1BF22-0XA0 | 6ES7231-0HC22-0XA0 | 6ES7290-2AA00-0XA0 |
6ES7210-0CA00-0XB0 | 6ES7214-1GC01-0XB0 | 6ES7222-1BF22-0XA8 | 6ES7231-0HC22-0XA8 | 6ES7290-2BA00-0XA0 |
6ES7210-8XX00-6AA0 | 6ES7214-2AD23-0XB0 | 6ES7222-1EF00-0XA0 | 6ES7231-0HF22-0XA0 | 6ES7290-2CA00-0XA0 |
6ES7211-0AA21-0XB0 | 6ES7214-2AD23-0XB8 | 6ES7222-1EF22-0XA0 | 6ES7231-7PB22-0XA0 | 6ES7290-6AA20-0XA0 |
6ES7211-0AA22-0XB0 | 6ES7214-2AS23-0XB0 | 6ES7222-1HD22-0XA0 | 6ES7231-7PB22-0XA8 | 6ES7290-6BC50-0XA0 |
6ES7211-0AA23-0XB0 | 6ES7214-2AS23-0XB8 | 6ES7222-1HF00-0XA0 | 6ES7231-7PC22-0XA0 | 6ES7291-3AX00-0XA0 |
6ES7211-0BA21-0XB0 | 6ES7214-2BD23-0XB0 | 6ES7222-1HF22-0XA0 | 6ES7231-7PD21-0XA0 | 6ES7291-3AX20-0XA0 |
6ES7211-0BA22-0XB0 | 6ES7214-2BD23-0XB8 | 6ES7222-1HF22-0XA8 | 6ES7231-7PD22-0XA0 | 6ES7291-3BX00-0XA0 |
6ES7211-0BA23-0XB0 | 6ES7215-2AD00-0XB0 | 6ES7223-1BF00-0XA0 | 6ES7231-7PD22-0XA8 | 6ES7291-8BA00-0XA0 |
6ES7212-1AA01-0XB0 | 6ES7215-2BD00-0XB0 | 6ES7223-1BF22-0XA0 | 6ES7231-7PF22-0XA0 | 6ES7291-8BA20-0XA0 |
6ES7212-1AB21-0XB0 | 6ES7216-2AD00-0XB0 | 6ES7223-1BF22-0XA8 | 6ES7232-0HB00-0XA0 | 6ES7291-8GC00-0XA0 |
6ES7212-1AB22-0XB0 | 6ES7216-2AD21-0XB0 | 6ES7223-1BH00-0XA0 | 6ES7232-0HB22-0XA0 | 6ES7291-8GD00-0XA0 |
6ES7212-1AB23-0XB0 | 6ES7216-2AD22-0XB0 | 6ES7223-1BH22-0XA0 | 6ES7232-0HB22-0XA8 | 6ES7291-8GE20-0XA0 |
6ES7212-1AB23-0XB8 | 6ES7216-2AD23-0XB0 | 6ES7223-1BH22-0XA8 | 6ES7232-0HD22-0XA0 | 6ES7291-8GF23-0XA0 |
6ES7212-1BA01-0XB0 | 6ES7216-2AD23-0XB8 | 6ES7223-1BL00-0XA0 | 6ES7235-0KD00-0XA0 | 6ES7291-8GH23-0XA0 |
6ES7212-1BA10-0XB0 | 6ES7216-2AF21-0XB0 | 6ES7223-1BL21-0XA0 | 6ES7235-0KD22-0XA0 | 6ES7292-1AD20-0AA0 |
6ES7212-1BB21-0XB0 | 6ES7216-2AF22-0XB0 | 6ES7223-1BL22-0XA0 | 6ES7235-0KD22-0XA8 | 6ES7292-1AE20-0AA0 |
6ES7212-1BB22-0XB0 | 6ES7216-2BD00-0XB0 | 6ES7223-1BL22-0XA8 | 6ES7241-1AA22-0XA0 | 6ES7292-1AF20-0AA0 |
6ES7212-1BB23-0XB0 | 6ES7216-2BD21-0XB0 | 6ES7223-1BM22-0XA0 | 6ES7253-1AA22-0XA0 | 6ES7292-1AG20-0AA0 |
6ES7212-1BB23-0XB8 | 6ES7216-2BD22-0XB0 | 6ES7223-1BM22-0XA8 | 6ES7272-0AA20-0YA0 | 6ES7292-2AA00-0XA0 |
6ES7212-1CA01-0XB0 | 6ES7216-2BD23-0XB0 | 6ES7223-1EF00-0XA0 | 6ES7272-0AA30-0YA0 | 6ES7292-3AX00-0XA0 |
6ES7212-1DA01-0XB0 | 6ES7216-2BD23-0XB8 | 6ES7223-1HF00-0XA0 | 6ES7272-0AA30-0YA1 | 6ES7297-1AA20-0XA0 |
6ES7212-1FA01-0XB0 | 6ES7216-2BF21-0XB0 | 6ES7223-1HF22-0XA0 | 6ES7272-0AA31-0YA0 | 6ES7297-1AA23-0XA0 |
6ES7212-1GA01-0XB0 | 6ES7216-2BF22-0XB0 | 6ES7223-1HF22-0XA8 | 6ES7272-0SB20-0AA0 | 6ES7298-0AA20-0AA3 |
6ES7214-1AC01-0XB0 | 6ES7221-1BF00-0XA0 | 6ES7223-1PH00-0XA0 | 6ES7272-1AA10-0YA0 | 6ES7298-0AA20-0BA3 |
6ES7214-1AD21-0XB0 | 6ES7221-1BF10-0XA0 | 6ES7223-1PH21-0XA0 | 6ES7272-1AA10-0YA1 | 6ES7298-0AA40-0AA0 |
6ES7214-1AD22-0XB0 | 6ES7221-1BF22-0XA0 | 6ES7223-1PH22-0XA0 | 6ES7272-1AF00-7AA0 | 6ES7298-8FA24-8AH0 |
6ES7214-1AD23-0XB0 | 6ES7221-1BF22-0XA8 | 6ES7223-1PH22-0XA8 | 6ES7272-1BA10-0YA0 | 6ES7298-8FA24-8BH0 |
6ES7214-1AD23-0XB8 | 6ES7221-1BH22-0XA0 | 6ES7223-1PL00-0XA0 | 6ES7272-1BF00-7AA0 | 6ES7298-8FA24-8CH0 |
6ES7214-1BC01-0XB0 | 6ES7221-1BH22-0XA8 | 6ES7223-1PL21-0XA0 | 6ES7274-1XF00-0XA0 | 6ES7298-8FA24-8DH0 |
6ES7214-1BC10-0XB0 | 6ES7221-1EF00-0XA0 | 6ES7223-1PL22-0XA0 | 6ES7274-1XH00-0XA0 | 6ES7298-8FA24-8EH0 |
6ES7214-1BD21-0XB0 | 6ES7221-1EF22-0XA0 | 6ES7223-1PL22-0XA8 | 6ES7274-1XK00-0XA0 | 6ES7298-8FA24-8FH0 |
6ES7214-1BD22-0XB0 | 6ES7221-1JF00-0XA0 | 6ES7223-1PM22-0XA0 | 6ES7277-0AA21-0XA0 | 6ES7298-8FA24-8FH8 |
6ES7214-1BD23-0XB0 | 6ES7222-1BD22-0XA0 | 6ES7223-1PM22-0XA8 | 6ES7277-0AA22-0XA0 | 6ES7298-8GA00-8XH0 |
6ES7214-1BD23-0XB8 |
